一、慣量匹配的核心原則

1. 慣量比（Inertia Ratio）的定義

慣量比即負載慣量（折算到電機軸）與電機轉子慣量的比值，慣量比=等效負載慣量/電機轉子慣量

大部分的伺服電機產品手冊的推薦范圍如下：

一般工業場景：1:1 ~ 10:1（取決于動態性能要求）；

高動態場合（如機器人、高速分揀）：1:1 ~ 5:1；

重載或低動態場景（如機床進給）：可放寬至 10:1 ~ 20:1。

如果慣量比超過20:1是否意味著選型錯誤，需要選擇更大的電機或者改變減速機的速比呢？

2. 慣量匹配的本質

根據公式：驅動扭矩T=轉動慣量*角加速度，當負載的轉動慣量過大時，如果仍然對電機的加減速大小要求不變，那么對電機的輸出扭矩就要求更大。從本質上講，慣量匹配的本質問題，是對電機的加減速大小設置、以及電機扭矩的選擇。

對慣量比并沒有嚴格的要求。而之所以有人提出推薦的慣量比這一概念，只是供設計師在無法準確計算等效慣量的前提下，所做的初步判斷而已，具體是否合適，要靠自己實事求是的扭矩校核計算。

比如應用伺服電機的很多領域，如AGV/AMR的行走驅動輪，大型低速轉臺等，并不需要伺服電機急加速、急減速，對加速度沒有很高的要求，在這些場合，簡單的去用慣量比來校核選型是不合適的。

所以慣量匹配本質，是先按照運動特性要求，明確電機的角加速度、角減速度大小，然后計算等效的負載慣量，最后計算出實際需要的扭矩，根據這個扭矩來選擇對應的電機即可。

類似于牛頓第二定律：F=ma，并沒有人要求校核負載質量與出力機構的質量之間的比值。更多的是校核在一定的加速度下，根據負載質量大小，來計算需要多大的力。

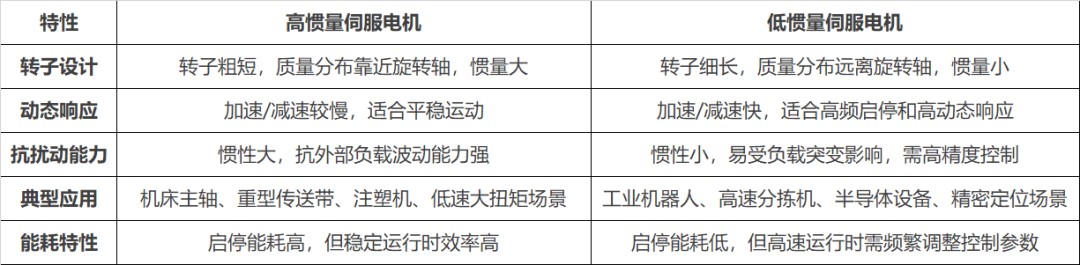

二、高慣量電機與低慣量電機的區別

高慣量電機：適合重載、低速、平穩運行場景，優勢在于抗擾動和扭矩輸出；一般的高慣量伺服電機額定轉速都是在1500rpm~2000rpm之間。即高慣量電機往往都是低速大扭矩電機。由于電機自身的慣量較大，當外界負載發生變化時，對電機轉速的擾動很小。

低慣量電機：適合輕載、高速、高動態場景，優勢在于響應速度和精度。當需要急加速、急減速，做快速的定位、目標捕捉等運動控制精度要求高、響應快的場合，首先就必須要電機自身的慣量要低。比如3C、半導體加工行業。

三、典型案例分析

案例1：高速取放機械手

?需求：200ms內完成0.5m行程的加減速；

?問題：負載慣量過大導致定位抖動；

?解決：

1.將鋁合金臂替換為碳纖維（慣量降低40%）；

2.增大減速比（從5:1調整為10:1），等效慣量比從8:1降至2:1；

3.調整伺服驅動器前饋參數，提升響應速度，但效果有限。

案例2：機床進給系統

?需求：低速重載切削，精度±0.01mm；

?解決：

1.選擇高慣量電機（慣量比15:1）；

2.增加摩擦補償與重力補償算法；

3.使用雙編碼器（電機端+負載端）閉環控制。

四、總結

慣量匹配的核心是通過精準的機械設計，加上后期伺服電機PID等控制參數的微調，實現能量高效傳遞與動態性能平衡。

如果在明確加速度、負載等效慣量等指標的前提下，要把負載等效慣量和電機自身的慣量相加后一起考慮，綜合計算出所需的電機扭矩，如果扭矩符合要求，就沒有必要再糾結于所謂的慣量比。

最關鍵的是要把實際負載的等效慣量準確計算出來，當機械設計工作未完成時，這往往難度很大，無法準確定量。一般而言，只要機械工程師能準確匹配計算，伺服電機就不會出現響應變慢，振蕩或超調等問題。
