1. 線性導軌滑塊與導軌的配合公差

線性導軌滑塊的設計需同時滿足運動性能與裝配精度的要求?；瑝K與導軌的公差匹配通常涉及以下關鍵參數：

• 寬度公差

  滑塊寬度與導軌寬度的尺寸差，直接影響配合的松緊程度。

• 平行度公差

  滑塊運動方向與導軌安裝面的平行度誤差。

• 間隙控制

  導軌與滑塊之間的間隙過大會影響剛性，過小則會增大摩擦阻力。

根據相關標準（如ISO 12090-1），滑塊與導軌的公差需嚴格控制，典型的設計要求如下：

• 滑塊寬度公差：±0.003 mm
• 平行度公差：≤0.005 mm/100 mm
• 最大間隙：≤0.02 mm

2. 公差對摩擦特性的影響

(1) 間隙過大會導致運動不穩定

當滑塊與導軌之間的間隙過大時，滑塊在運動過程中可能發生擺動，導致接觸面的摩擦力波動。這種波動不僅影響運動平穩性，還會引發振動和噪聲，降低設備壽命。

(2) 間隙過小會增加摩擦阻力

過緊的公差匹配雖然能夠提高系統剛性，但可能導致滑塊與導軌之間的摩擦力過大。尤其在高速運動時，摩擦升溫會進一步加速潤滑油膜的破壞，增加磨損率。

(3) 最佳間隙設計

研究表明，合理的間隙設計（通常為0.01-0.02 mm）能夠?qū)崿F(xiàn)滑塊的穩定支撐，同時減少摩擦波動，提高運動平穩性。

3. 公差對定位精度的影響

滑塊與導軌的配合間隙直接決定了定位精度。以下是不同公差匹配條件下的定位誤差分析：

• 寬度公差過大

  當滑塊寬度偏差超過設計值時，可能導致滑塊在運動過程中產生側向偏移，降低重復定位精度。

• 平行度誤差

  滑塊與導軌的平行度誤差過大會導致運動軌跡偏離設計直線，增加累積定位誤差。

實驗結果表明，在保持滑塊與導軌寬度公差為 ±0.003 mm、平行度誤差小于 0.005 mm/100 mm 的條件下，可將定位誤差控制在 ±0.01 mm 以內。

4. 優化設計方案

為了實現線性導軌系統的高精度與高平穩性，應采取以下優化設計方案：

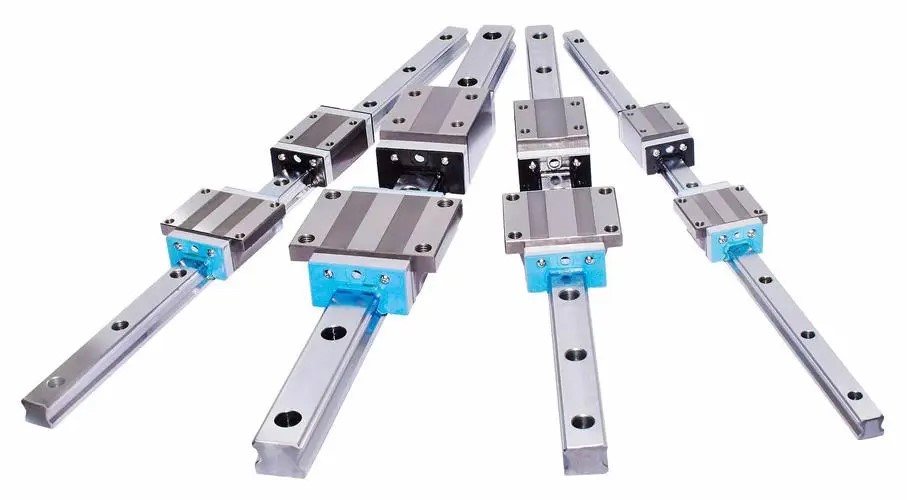

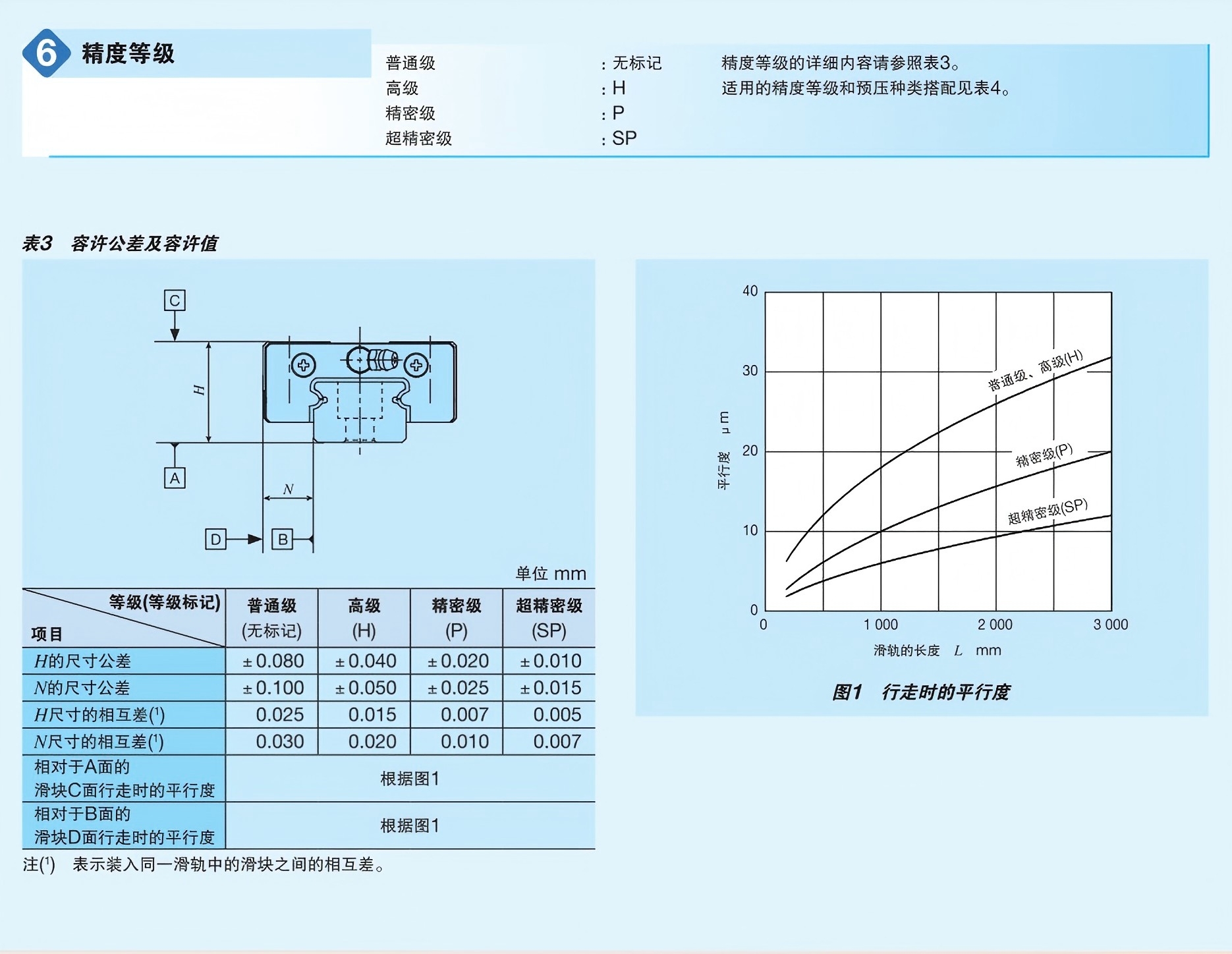

1. 公差分級設計

   根據具體應用需求選擇公差等級，例如對于超高精度機床應用，可選用H級或P級導軌，確保定位精度。

2. 表面質量控制

   對導軌和滑塊的接觸面進行精密加工，減少表面粗糙度（如Ra ≤ 0.2 μm），降低摩擦系數。

3. 潤滑與密封優化

   使用高性能潤滑劑并設計合理的密封結構，減少滑塊運動中的摩擦磨損。

4. 材料選擇

   滑塊與導軌采用高強度合金鋼，并進行熱處理與表面淬火，提升耐磨性與使用壽命。



5. 應用案例分析

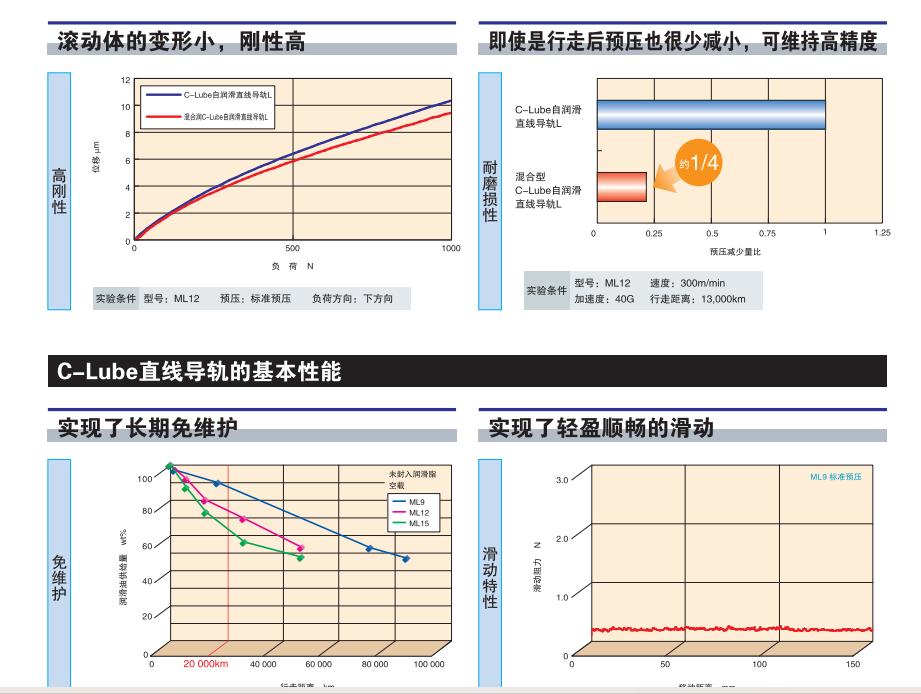

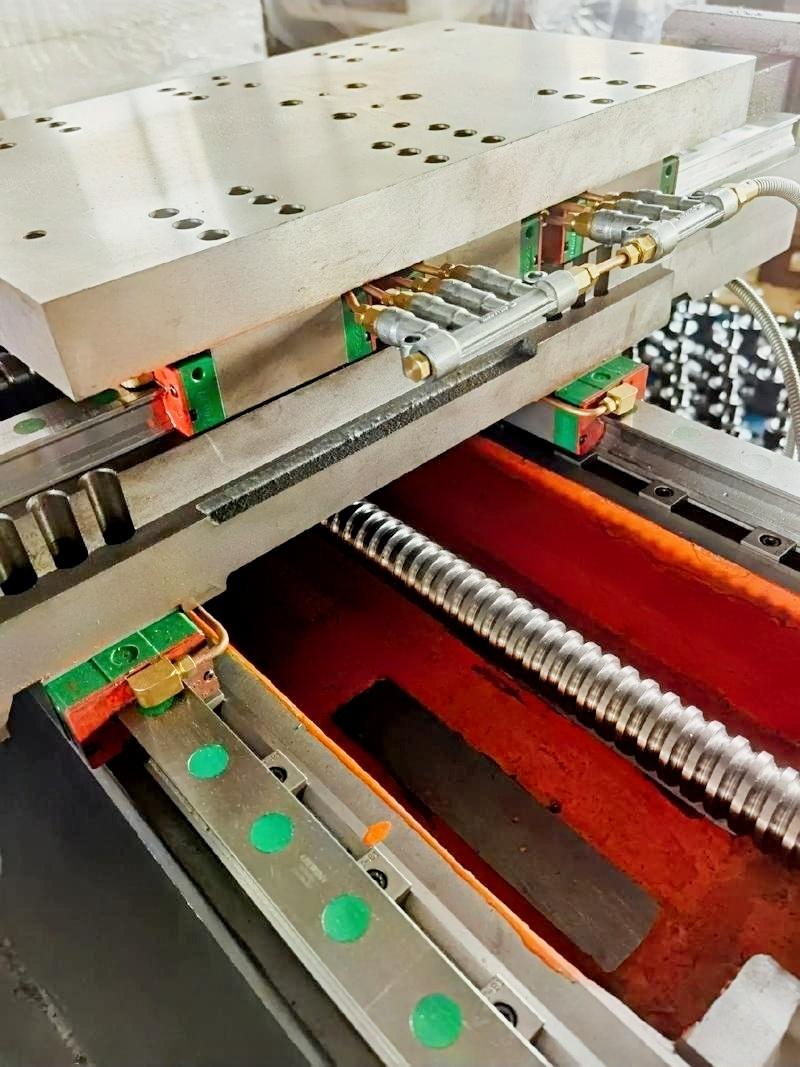

以某精密數控機床的線性導軌系統為例，通過優化滑塊與導軌的公差設計，將寬度公差控制在 ±0.002 mm，平行度誤差降低至 0.003 mm/100 mm，并采用低摩擦系數潤滑劑，最終實現以下效果：

• 定位精度提升15%，重復定位誤差控制在±0.008 mm 以內。
• 摩擦力波動降低20%，運動平穩性顯著提高。
• 系統壽命延長約25%。



線性導軌滑塊的公差匹配設計對系統的摩擦特性、定位精度和運動平穩性起決定作用。通過合理控制寬度公差、間隙與平行度誤差，并結合優化的潤滑與加工工藝，可有效提高線性導軌系統的綜合性能。未來，結合實驗與仿真技術的深入研究，將為更高精度、更高壽命的導軌系統設計提供支持。
